四系统全频轻型航空天线
产品介绍
天线部分采用多馈点设计和对称的天线结构，具有较为稳定的相位中心，降低天线对测量误差的影响；天线增益高，方向图波束宽，对低仰角信号的接收效果较好，在一些遮挡较严重的场合能正常收星；采用前置滤波加多级滤波方案，能有效抑制带外强干扰信号；确保天线可以在电磁环境较为恶劣的环境中使用，外形具备小巧、轻型、低风阻的特点，具备IP67防水等级设计，同时外壳可有效抵御紫外线照射。
应用领域
四系统全频轻型航空天线是一款涵盖BDS、GPS、GLONASS以及GALILEO的四系统全频段轻型航空天线，满足目前GNSS测量设备对多系统兼容和高精度的需求，其轻型小巧、低风阻的外观使其尤其适合高动态载体的定位和测速使用，可应用于导航调度、跟踪监测、定位测速等领域。
技术参数
| 电气参数 | 机械特性 | ||
| 频率范围 | GPS L1/L2/L5 | 天线尺寸 | Φ90x28.9mm |
| BDS B1/B2/B3 | 输出接头 | TNC-K | |
| GLONASS L1/L2 | 重量 | ≤250g | |
| GALIEO E1/E2/E5a/E5b | 防水等级 | IP67 | |
| 极化 | 右旋圆极化 | 环境特性 | |
| 增益 | 仰角90°≥3.5dB | 工作相对湿度 | 95% |
| 轴比 | 仰角90°≤3dB | 工作温度 | -40℃~+75℃ |
| 前后比 | 仰角90°≥15dB | 存储温度 | -55℃~+85℃ |
| LNA增益 | 36±2dB | ||
| 驻波比 | ＜2.0 | ||
| 噪声系数 | ＜2.0 | ||
| 工作电压 | 3.3~18VDC | ||
| 工作电流 | ＜40mA | ||
| 输入阻抗 | 50欧姆 | ||

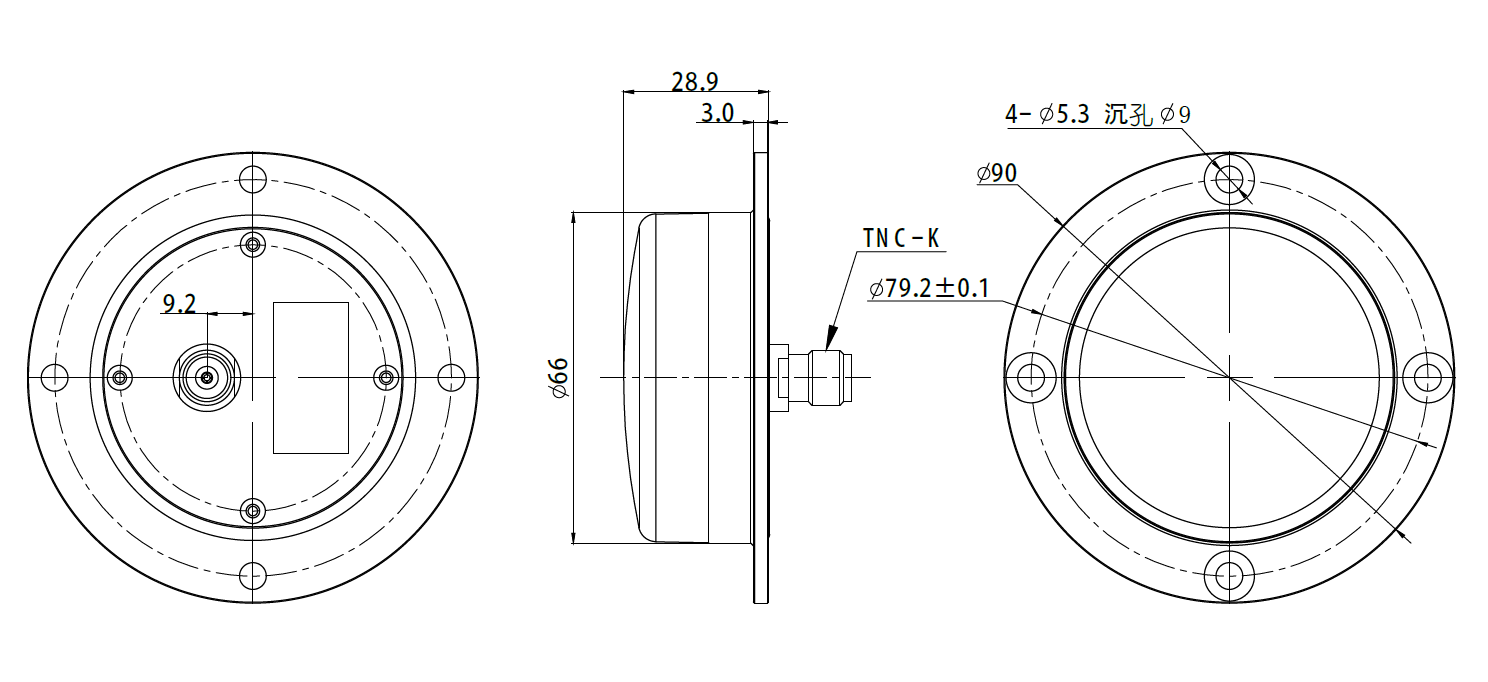

结构图
