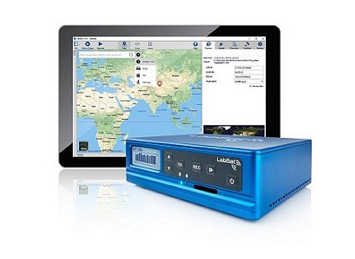

LabSat4全频点GNSS信号模拟器

可使记录、回放和模拟先进的全球导航卫星系统测试场景更加便捷。

• 12 bit I&Q量化
• 灵活可调的10-60MHz带宽
• 宽幅的频率范围
• 高速数据传输
• 超7TB内存
• 可与SatGen配套定制模拟场景

具备精确定制功能的高级GNSS信号测试

引入LabSat 4，这是一种先进的全球导航卫星系统记录、回放和模拟系统，旨在捕捉和模拟L波段和S波段的信号。

对其三个RF通道中的每一个进行单独定制，可以精确调整量化（每个信号最多可选择12位）、带宽和采样率（最多60 MHz）。

具有外部数据集成（包括CAN、CAN-FD、RS232和数字事件捕获）、可保存的自定义记录设置以及通过用户友好的web界面轻松配置和操作的功能。

LabSat 4可以记录和回放以下信号：

• GPS: L1/L2/L5
• GLONASS: L1/L2/L3
• BeiDou: B1/B2/B3
• QZSS: L1/L2/L5
• Galileo: E1/E5a/E5b/E6
• NavIC: L1/L5/S
• SBAS: WAAS,EGNOS,GAGAN,MSAS,SDCM

同时可以在HTML接口中配置上、下L波段和S波段的其他信号。

产品特性

• 以12位量化记录I & Q信号数据
• 灵活可调的60MHz带宽
• 在L1、L2、L5、B3、E6、S波段自由记录GNSS等信号
• 使用USB3和千兆以太网移动数据进出内部存储器
• 标配超大7.6TB内部SSD作为最佳存储容量
• 在LabSat3Wideband上录制的场景可以在LabSat 4上回放

Web界面

LabSat 4提供了一个用户友好的网络界面，可以通过大多数网络浏览器完全访问。该界面允许对设备进行完全访问和控制，使用户能够根据自己的特定需求预定义录制设置。

由于能够组织和管理存储在内部SSD上的场景库，用户可以灵活地选择和回放文件，并对每个场景的衰减级别进行完全控制。

在预录制阶段和回放期间，该接口的定制扩展到每个RF信道，为用户提供了调整关键设置的能力，如量化、中心频率、带宽和采样率。

这种级别的控制确保用户可以精确配置每个可用信道的记录配置文件，使LabSat 4成为满足各种GNSS测试和模拟要求的理想解决方案。

应用场景

• 与VBOX视频同步，记录并回放测试路线的视频，以监控精确外部条件下的性能
• 使用射频分离器，允许多个设备从单个LabSat接收相同的场景
• 具有自动高程遮罩的空间模拟场景，以跟踪真实范围
• 在场景中添加定时停车，以模拟多站路线

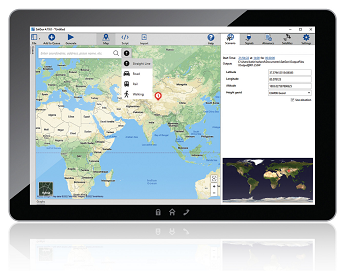

新SatGen软件

SatGen GNSS模拟软件创建自定义场景，以模拟世界任何地方的测试，位置、路线、速度、日期和时间都由用户定义。这个强大的工具允许用户根据独特的轨迹生成GNSS RF I&Q或IF数据文件，然后将其传输到内部LabSat 4 SSD进行回放。

SatGen支持上下L波段的所有信号，包括GPS L1C和北斗三代信号，用于全面测试。

SatGen软件为用户提供了根据特定时间、位置和轨迹创建详细场景的灵活性。

产品规格
