GNSS测试屏蔽箱

  • A+
所属分类：信号模拟

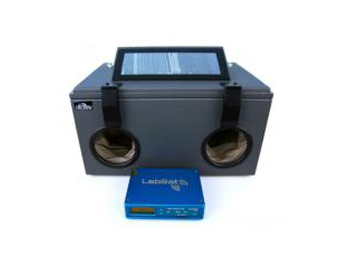

GNSS测试屏蔽箱全屏蔽装置RF（射频）测试箱

测试GPS、Galileo、GLONASS、北斗、SBAS和QZSS RF信号测试具备有或者没有内置天线的GNSS装置。RF屏蔽式便携测试箱可屏蔽外部信号，是安全有效、可靠和经济的GNSS 智能装置测试。

若要在一个没有射频干扰的环境中，对导航芯片进行故障排查、微调、校准和测试，LabSat 测试箱会让您更轻松、更快捷和更加经济高效地完成工作。

为何使用全屏蔽测试箱？

LabSat测试箱可避免测试过程中环境的射频信号对测试产生干扰。例如在测试带内置天线的产品时，至关重要的是要确保产品不会接收到任何环境中其他的信号：转发的模拟信号必须与环境中 GNSS 信号隔离。在不屏蔽环境中重发GNSS信号会产生一些重要的关联问题。

• 测试会受到其他 RF 源的干扰（包括真实 GNSS 信号）。
• 在大多数国家，GNSS 信号辐射不合法。
• 辐射可能干扰其他设备和系统。
• 几乎无法掌控一致的结果。
• 测试可能受到来自附近反射表面的大量多路径影响。
一般情况下，直接用线缆连接 LabSat 3与待测试装置，就能达到 RF 隔离效果。但许多可穿戴装置和智能手机，并不像盒式接收器那样拥有外置天线接口。借助屏蔽式环境，可轻松实现便捷、安全有效和可重复的信号捕获测试。
安装和使用经过屏蔽的 RF 房间十分昂贵，因此便携式LabSat GNSS 测试箱提供了一种方便、受控和成本适当的替代测试解决方案。
LabSat 3连接至测试箱I/O板上的外部SMA连接器，用于RF文件回放。该测试箱还包含屏蔽式 USB 2.0连接器，用于测试装置的遥控和数据采集操作。提供完整的 LabSat 3 SDK 用于实现计算机遥控操作。
GNSS测试屏蔽箱 GNSS测试屏蔽箱

便携式测试

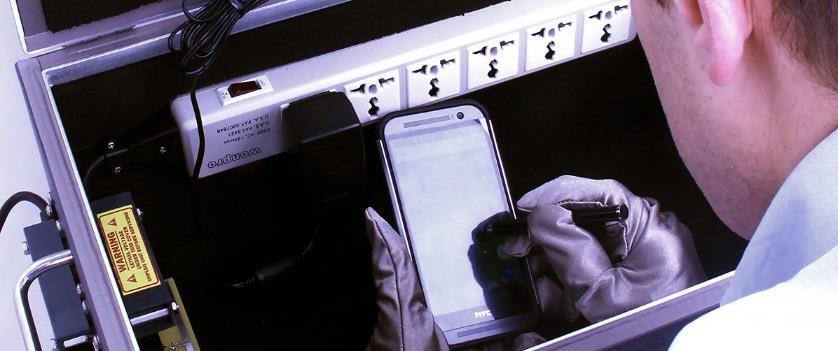

LabSat 测试箱采用.090铝精制而成，整体具有精确的加工公差，可得到屏蔽 RF 的环境。“双唇”密封、采用气动活塞精确开启的承重型合页上盖，以及内衬 24dB 衰减的 RF 吸收泡沫，确保信号隔离。借助超精细网格手套进入内部，并可通过宽大的视窗观察，确保出色的手动灵活性。内部由一对RF过滤交流电源供电的低电压灯照亮，精确加工的 I/O 面板带有 RF SMA 和USB连线。为确保精确和一致的测试，其中附带GNSS平均长度偶极天线和详细说明测试步骤的应用备注，以及包含SatGen人工场景的8 GB SD内存卡，可实现低至-150dB的GPS测试。

GNSS测试屏蔽箱



我能生成自己的测试场景吗？

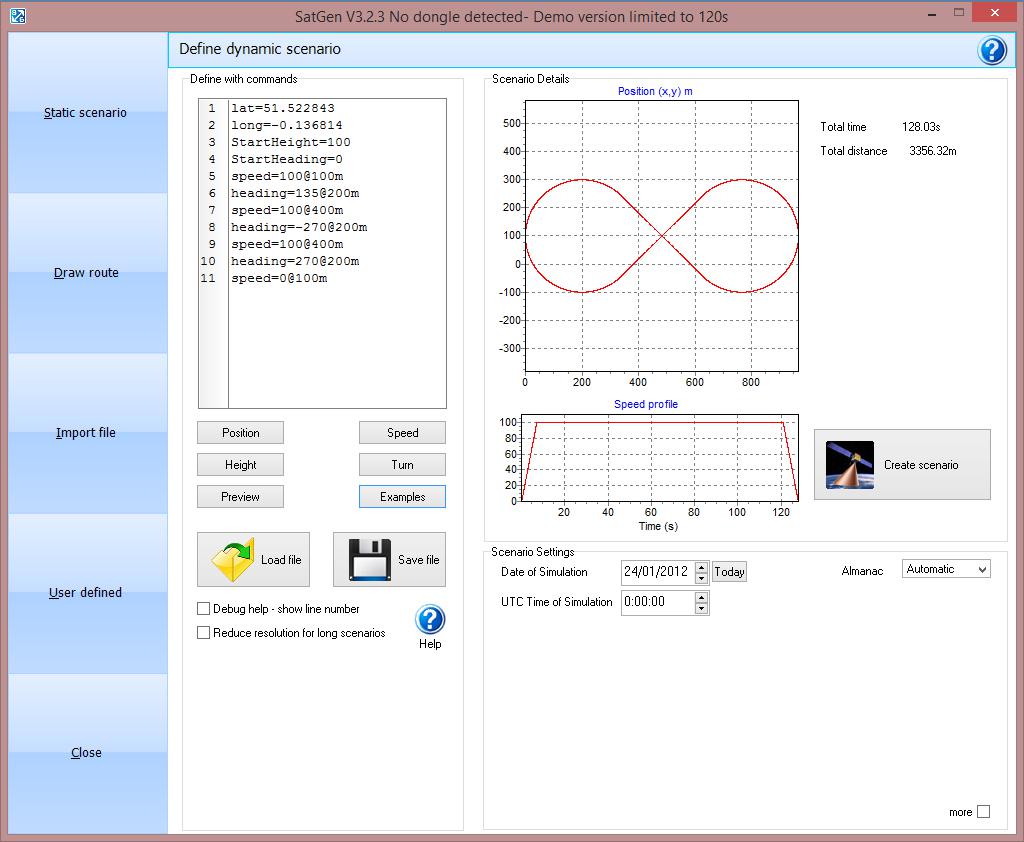

如果您想使用人工信号创建自己的测试场景， SatGen v3 软件可让您使用谷歌地图快速绘制路线，然后自动创建 RF 文件，随后传送至 SD 卡，并在 LabSat 3上回放。多颗卫星和多个星座均可模拟，用户还可精确控制场景中的速率、航向和高度。



GNSS测试屏蔽箱

可自动下载或由用户定义相应的历书。 SatGen v3 还可导入 KML 和 NMEA 文件，时间、日期和动态均可全部由用户定义。30 天演示版 SatGen v3 仅限使用 2 分钟GPS场景，可从LabSat网站下载。
说明 LabSat GNSS 测试箱
RF 吸收衬垫 24 dB 衰减
RF 有效双唇密封垫 √
带精确气动活塞的 RF 密封盖 √
RF 过滤电源供电的内部照明 √
测试装置控制所用的浸银手套 √
带SMA至SMA过滤连接器的I/O面板 √
带屏蔽 USB 2.0 连接器的 I/O 面板 √
兼容通用电源的 6 插孔通用插头条 √
适用于电容式触摸屏的触控笔 √
带 Kettle 公插头的 250V 交流电源 √
GNSS 偶极天线 √
内部尺寸 8.0英寸（高）x 17.0英寸（宽）x 10.5 英寸（深）
外部尺寸 12.8英寸（高）x 18.0英寸（宽）x 12.0 英寸（深）
重量 10.43 千克

LabSat由GPS测试和数据记录领域的专家瑞思捷有限公司 ( RACELOGIC Ltd.)设计和制造，公司总部位于英国，在德国和美国均设有办事处。

瑞思捷已经过 ISO9001 认证，向全球 90 多个国家的主要原始设备制造商 (OEM) 提供基于 GPS 的专业测试设备。瑞思捷成立于1992年，曾荣获三项女王企业奖。
